[UML] Activity Diagram

Activity Diagram

• 시스템의 dynamics 표현

• State가 아닌 Action Flow 표현

• 병렬 작업 표현 가능

• 마름모 = Alternative Path

• 검은색 바 = Parallel Activity

• 시스템 수준에서 하나의 오퍼레이션 수준에서도 작성할 수 이싿.

• Hierarchy가 안되고 Flat 하게 그려야 한다.





Swimlanes

수영장 레인(Swimlanes)을 활용하여

누가 어떤 일을 하는지 표현할 수 있다.

비즈니스 관점 표현해도 유용

---



Q) State Chart Diagram 차이는 무엇인가?

State와 Activity 중 어떤 것에 중점을 두느냐에 따라 다르다.

목적에 따라 네모칸 적는 항목이 달라지면

분석할 때 2개의 Diagram을 같이 활용해볼 수도 있다.

(상대적으로 State Chart가 더 많은 정보를 담고 있는 편)





📌 [UML] State Chart Diagram

[UML] State Chart Diagram

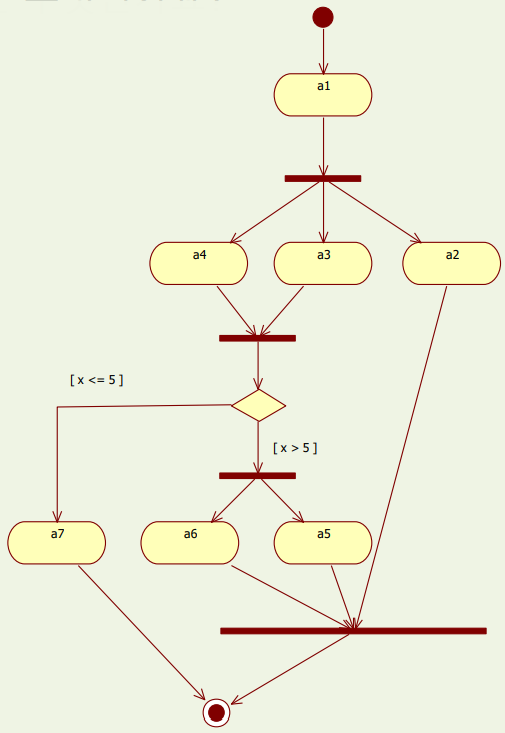

Q) 동시에 실행되는 Activity는 무엇인가?

A) a2 a3 a4 동시에 실행된다.

　(a2, a5, a6) 이나 (a5, a6, a7)도 동시에 Activity 될 수는 있으나 명확하지는 않다.

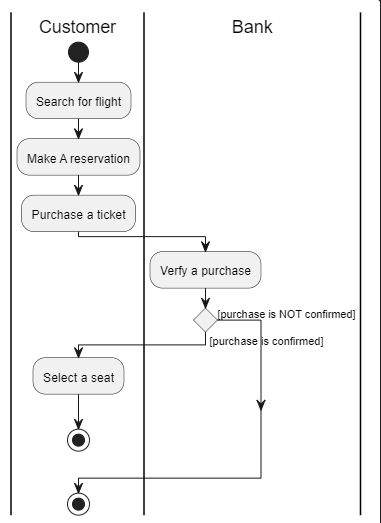

예시) 비행기 예약 시스템

Customers는 [비행기 검색], [예약], [탑승권 구매], [좌석 구매]를 순차적으로 해야 한다.

탑승권 구매는 은행을 통해 검증되어야 한다.
