UP - Elaboration 단계
• 아키텍쳐/클라이언트 관점에서 리스크를 줄여나간다.
• Client, Architect 등 모든 과제 관련자들이 참가하는 Requirements Workshop 개최
• 요구사항이 수정될 수 있지만 해당 단계가 끝날 때는 확정되어야 한다.
• OOA에서는 Domain Model 작성, 그 전에 Use-case Model 작성
• Inception 단계는 Brief 했다면 Elaboration에서 Casual/Fully dressed up
• OOD에서 Design Model 작성
• Sequence Diagram 그리고 그것을 토대로 Class Diagram 작성
Domain Model
• 도메인 이해를 돕기 위해 작성
• Class Diagram과 유사
• 누가 작성하느냐에 따라 다르므로 정답이 없다.
• Elaboration 단계에서 시작하는데
Construction 단계에서는 Class Diagram 있으므로 더 이상 사용 X

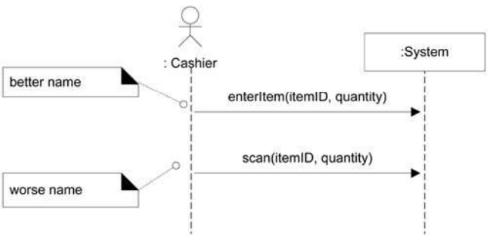

System Sequence Diagram
• System Operation 찾기 위함으로 Sequence diagram 사용
• System Operation이란 시스템이 외부 인터페이스에 제공하는 Operation
• External Actor가 시스템과 상호작용 하는 것 표현
• 구체적으로 결정되지 않은 단계이므로 추상적으로 표현
• 시스템은 블랙박스로 표현
