[VS Code] Plant UML 설치

Plant UML은 Code로 쉽게 다이어그램을 그릴 수 있는 오픈소스이다.

Code로 생성할 있기에 빠른 생산성이 특징이다.

VS Code Extension에서도 Plant UML 제공한다.

[OOAD] UML이란

UML (Unified Modeling Language)• 모델을 만드는 통합 표준 언어• 1997년 OMG(Object Management Group)에서 모델링 언어 표준으로 채택 UML 다이어그램 종류 • 구조 다이어그램 | 시스템의 개념, 관계 등의

zoosso.tistory.com

결과 확인까지는

Graphviz와 Java가 필요하다고 한다.

~~직접해보니 Java 프로그램만으로도 충분한 것 같기도..?~~

설치 방법

① Extension 클릭

② "plantuml" 검색

③ "PlantUml" 선택

④ 설치 (이미지는 설치된 모습)

지원하는 파일 확장자

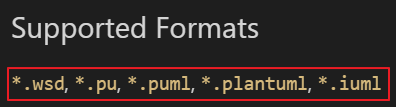

*.wsd, *.pu, *.puml, *.plantuml, *.iuml

예시 코드

@startuml
Class11 <|.. Class12
Class13 --> Class14
Class15 ..> Class16
Class17 ..|> Class18
Class19 <--* Class20
@enduml

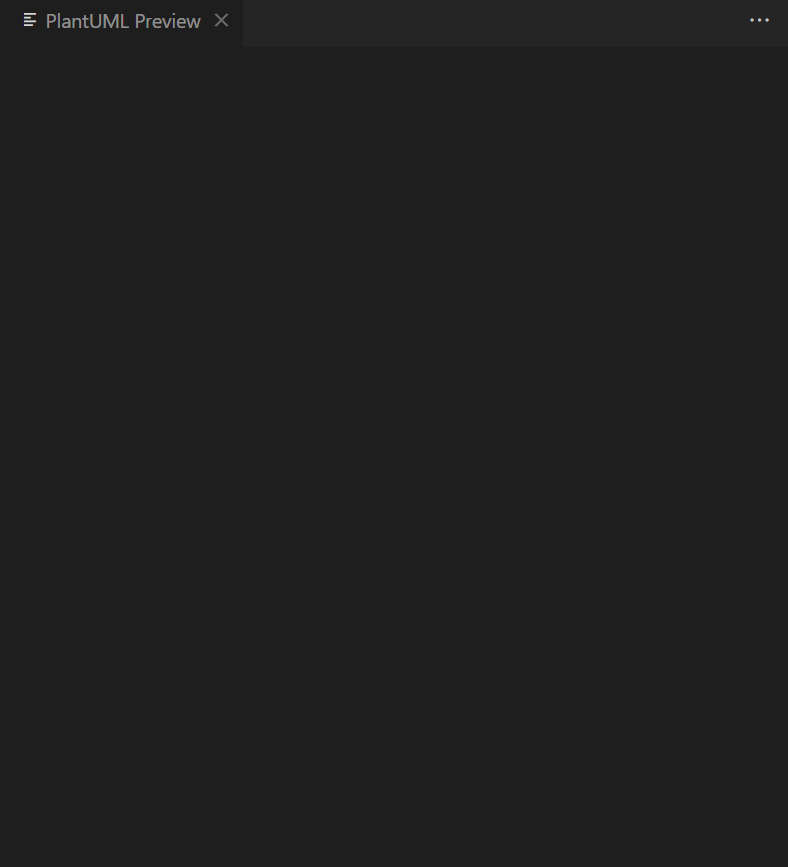

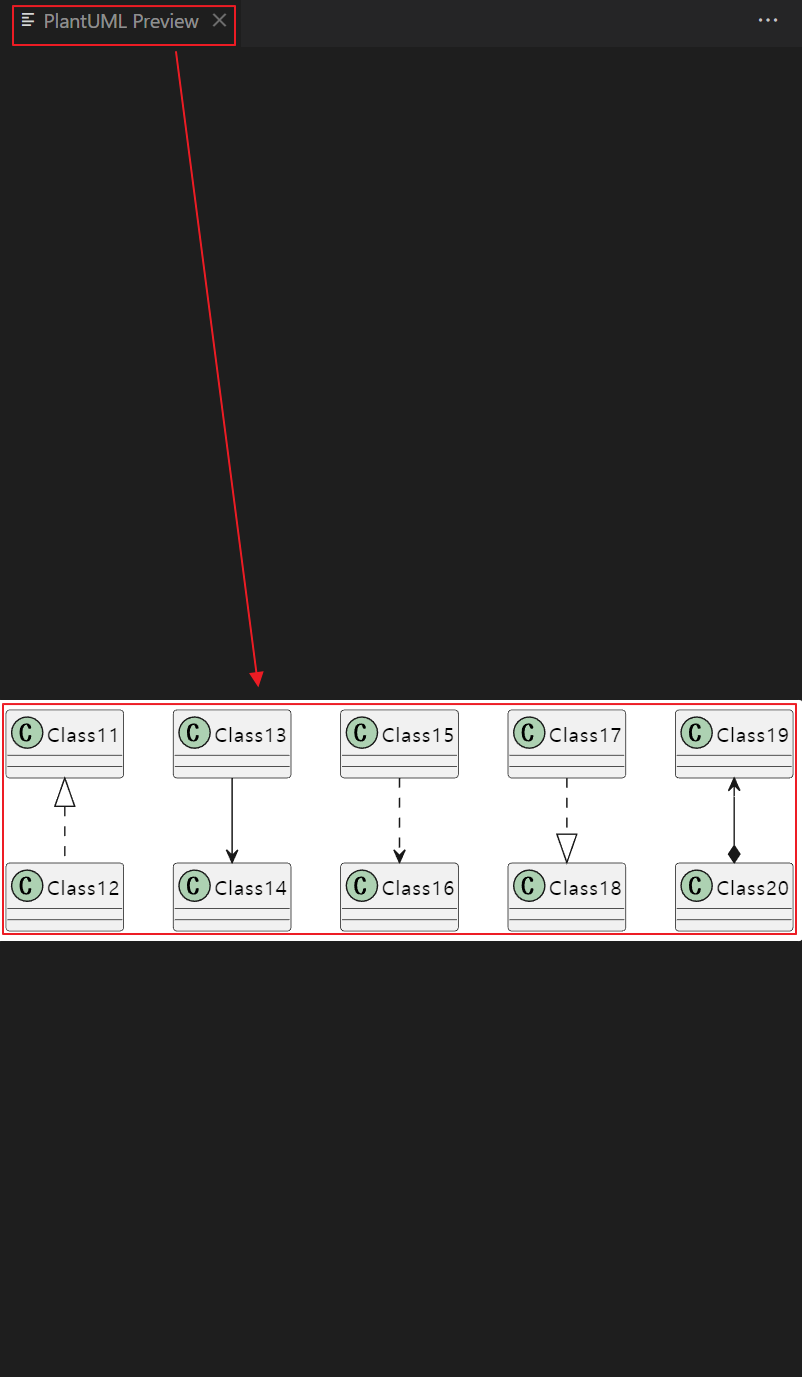

Alt + D로 preview 결과 확인 가능

Q) 다이어그램이 제대로 보이지 않는다면?

A) 앞서말한 Java 설치를 진행하였다.

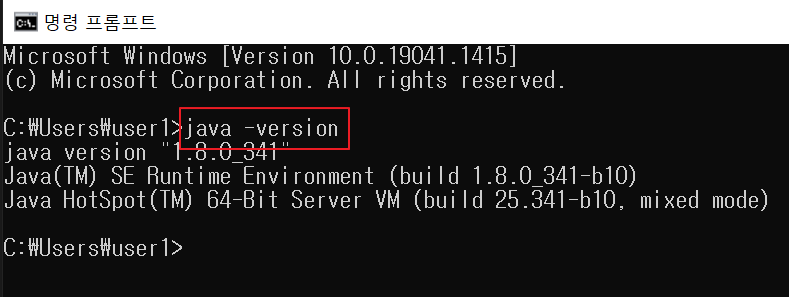

Java 설치 확인

Java 설치하고나서도 결과가 나오지 않아

환경변수 Path까지 설정 PC 재부팅 해주었다.

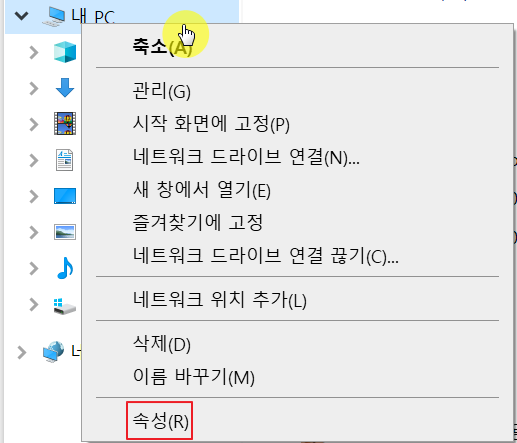

[내 PC] 우클릭 → [속성]

[고급 시스템 설정]

로컬에 설치된 java 프로그램 위치 확인해서

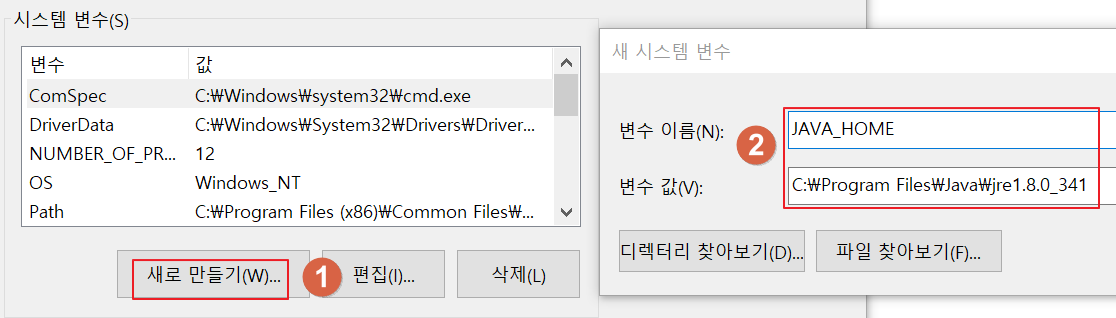

"JAVA_HOME" 변수 생성

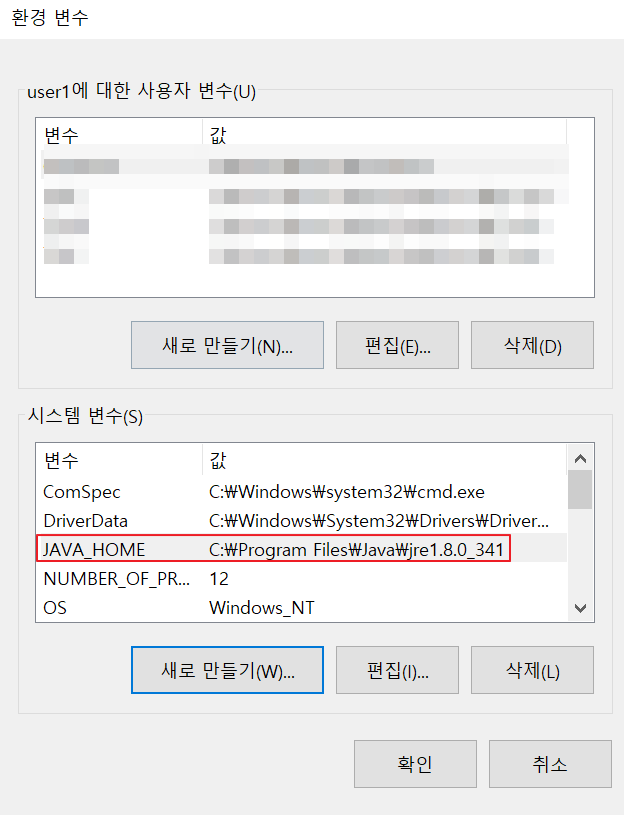

아래와 같이 만들어진 [시스템 변수] 확인

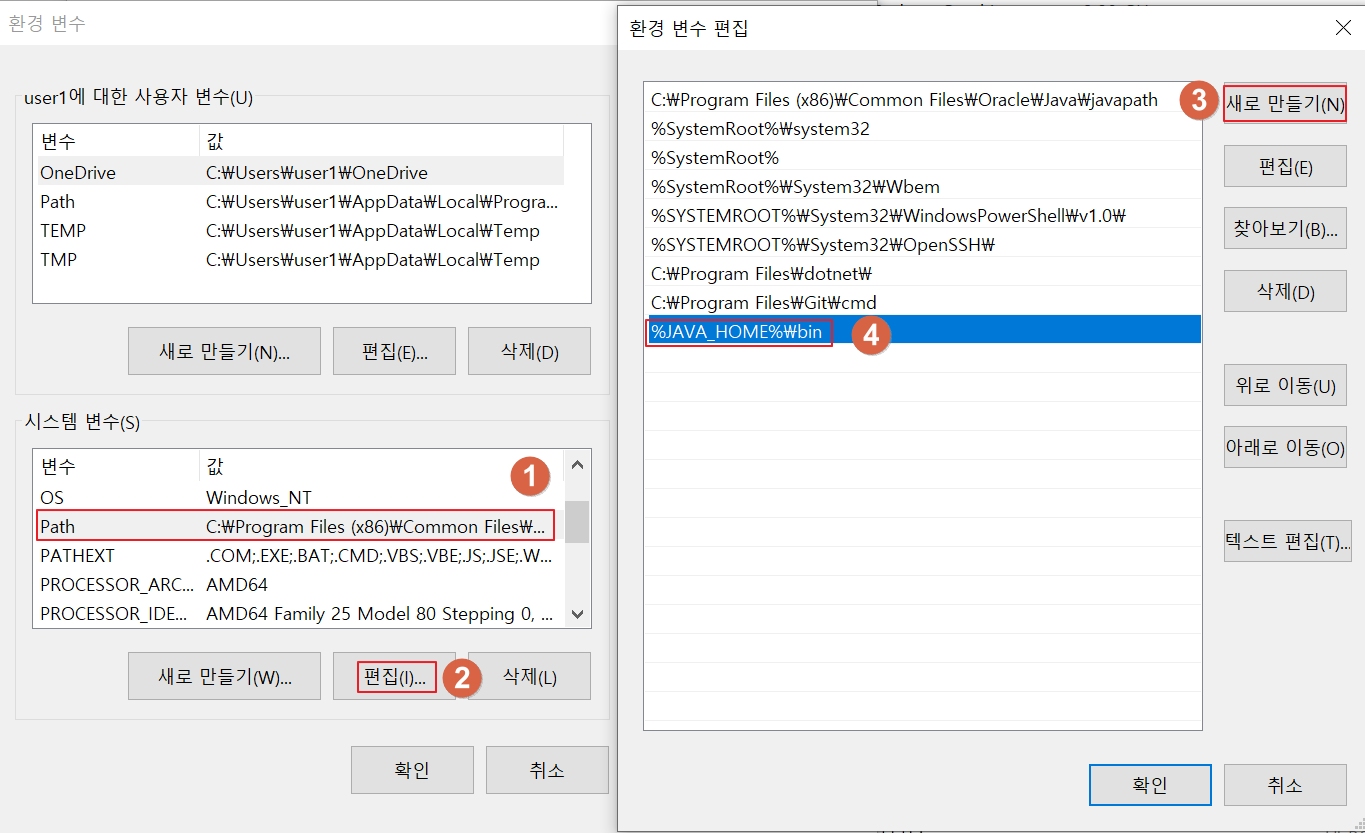

[Path] 편집하여 Java bin 경로 추가

→ %JAVA_HOME%\bin

PC 재부팅 후

다이어그램이 제대로 그려진 것을 확인할 수 있었다.

[Eclipse] 이클립스 환경 설정 - 2 :: 시스템 변수 및 Path 설정

아래 작성한 글을 같이 참고해주시면 좋습니다. ① [Eclipse] 이클립스 환경 설정 - 1 :: JDK 다운로드 및 설정 ② [Eclipse] 이클립스 환경 설정 - 2 :: 시스템 변수 및 Path 설정 ③ [Eclipse] 이클립스 환

zoosso.tistory.com

결과 추출

만들어진 결과물은 다양한 형식으로 Export 할 수 있다.

VS Code에서 F1 후

"plantuml export" 검색

만약 파일File 내보내기를 선택한다면

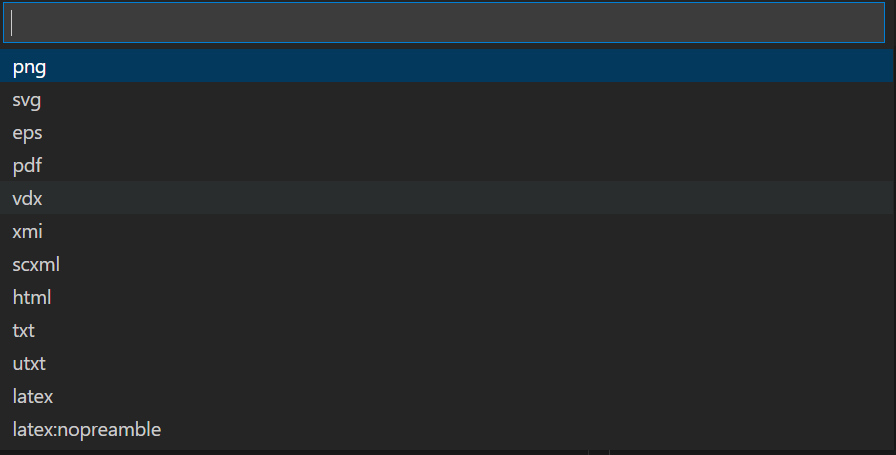

현재 아래 형식이 지원된다.

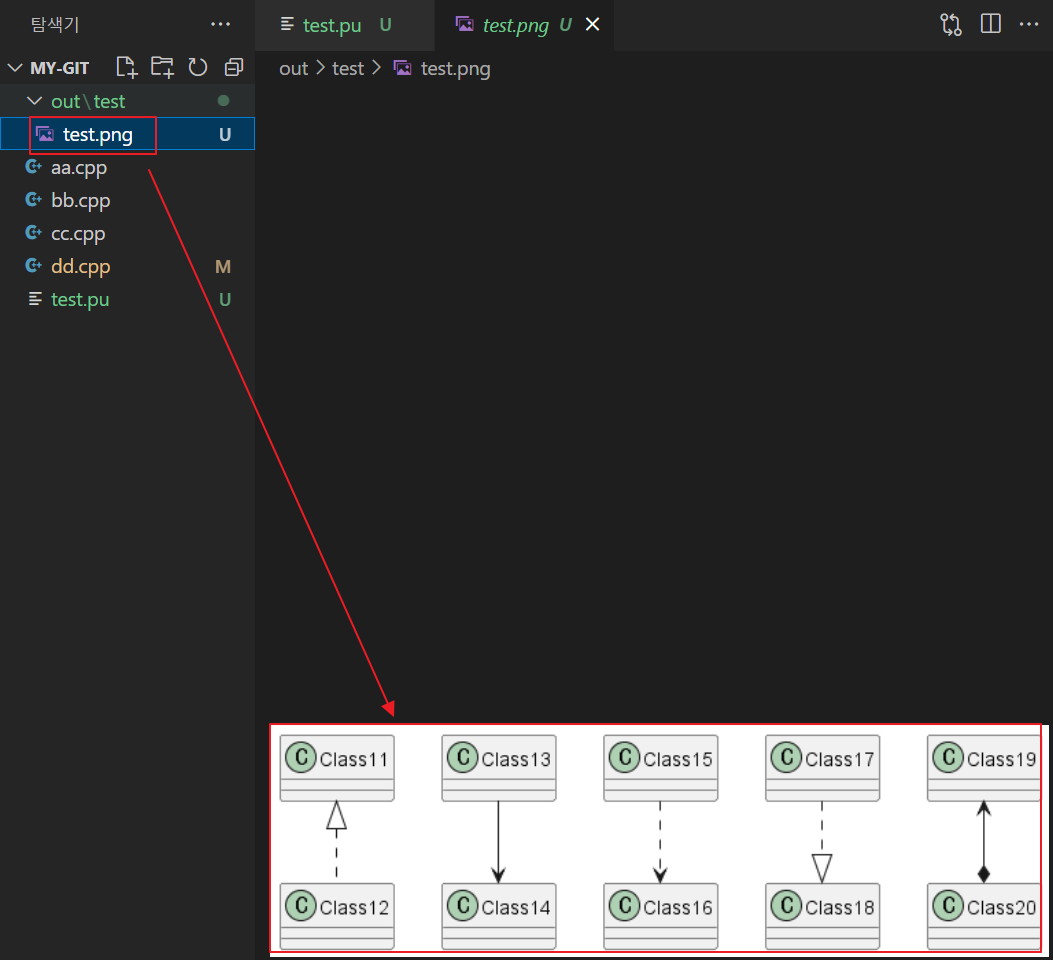

아래와 같이 png 파일이 생성된 것을 확인할 수 있다.
